是否有现货：	是	认证：	ISO9001
作用原理：	静电除尘设备	林格曼黑度：	4级
处理方法：	物理	品牌：	郑矿机器
类型：	静电除尘器	除尘率：	99.99%
处理风量：	259000-388800m3/h	型号：	GD90
规格：	GD90	商标：	郑矿机器
包装：	标准包装	产量：	1000

GD型管极式静电除尘器采用特殊的管状三电极结构，对被捕集粉尘的适应性更为广泛，同时在入口处增设了适当的预荷电极，能用较小的电场达到较高的除尘效率。该型除尘器整个电场牢固、可靠，而且价格低廉，安装、调整、维护使用方便，可广泛用于电力、冶金、化工、建材、造纸等行业烟气的净化。

[应用范围]：

电力、冶金、化工、建材、造纸等行业。<o:p>

[适用物料]：

粉尘、烟气

突出优势

1、电场内部无需维护，电场外不停机维护； 2、结构紧凑、占地面积小； 3、结构坚固、振打力传递优良，应用范围广； 4、电晕线刚度大，放电性能好，能够持续高效工作； 5、振打强度、周期、顺序可以根据使用要求进行相应的调节； 6、耐高温，可在450℃以下工作。

工作原理

GD型管极式静电除尘器的极配由管状集尘极（接正极）、鱼骨状电晕极（接负极）及辅助电极（接负极）组成，当有外加电压达到所需的工作电压时，电晕极针尖开始起晕放电；此时，电场内气体开始电离，气体电离时产生的电子冲击其它中性气体分子并产生更多的电子，与此同时，产生的正离子在电晕极针尖和辅助电极表面被中和，当含尘气体进入电场后，粉尘迅速荷电，在电场力的作用下，荷电粉尘向集尘极迁移，形成强烈的电子风带，带负电荷的粉尘被集尘极捕集。当处理高比电阻粉尘而出现反电晕时，带正电荷的尘粒被捕集，经过振打，灰尘被击落到灰斗仓中，由排灰装置排出。 GD型管极式静电除尘器由三个电极组成（集尘极、电晕极和辅助电极），因而在放电极和集尘极之间形成了一个极不均匀的电场，而在辅助电极与集尘极之间形成了一个相对较均匀的电场，更适合粉尘在极不均匀的电场内荷电，而在较均匀的电场内被捕集的特性。因此，强化了除尘效果，不仅提高了带电尘粒的驱进速度，同时，当反电晕现象发生时，出现部分带正电的粉尘粒子被捕集在辅助电极上，所以这种除尘器处理粉尘的比电阻范围较广，一般在104～1012Ω?cm。

结构组成

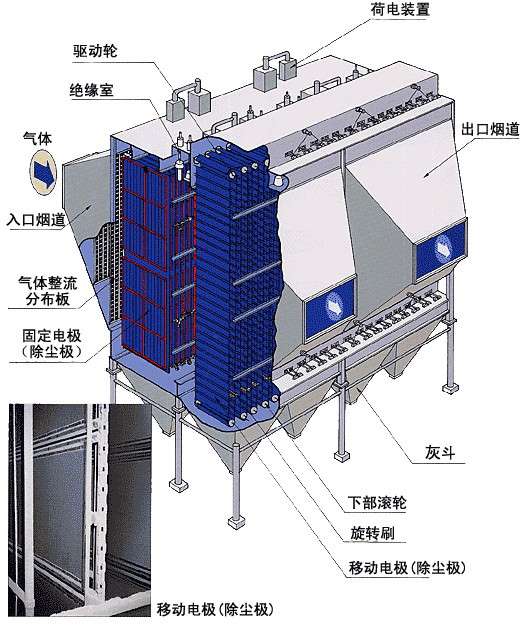

GD型管极式静电除尘器主要由主体机壳、进风口、出风口、阳极系统、阴极系统、高压硅整流变压器系统、振打装置、灰斗及排灰装置、电气控制系统及其它辅助设施组成，其结构特点如下: 1、阳极系统为钢管屏蔽式电极，抗腐蚀性高，单元集尘表面积大，除尘效率高；相邻钢管间留有一定的间隙，每个极排两侧通透性好，烟气经过时不会因为阻力不均而产生漩涡； 2、放电极由两头尖针穿透不锈钢管焊接而成，钢针等距垂直分布在钢管上，形状就像鱼骨刺一样。 3、放电极与辅助电极交错布置，每组辅助电极由三根钢管并列组成。

术性能型号	流通面积 （㎡）	收尘面积 （㎡）	电场高度 （m）	处理风量 （m?/h）	电场数量	除尘效率 （%）	电场长度（m）	同极间距 (mm)	通道数量	电场风速 m/s	重量 t
GD40	40	2355	9	115200-172800	3	98-99.7	3×3	400	11	0.8-1.2	116.5
GD45	45	2617	10	129600-194400	3	98-99.7	3×3	400	11	0.8-1.2	128.2
GD50	50	2980	8.35	144000-216000	3	98-99.7	3×3	400	15	0.8-1.2	143.4
GD60	60	3569	10	172800-259000	3	98-99.7	3×3	400	15	0.8-1.2	170.3
GD70	70	4175	11.7	201600-302400	3	98-99.7	3×3	400	15	0.8-1.2	198.6
GD80	80	4746	10.5	230400-345600	3	98-99.7	3×3	400	19	0.8-1.2	224.6
GD90	90	5356	11.82	259000-388800	3	98-99.7	3×3	400	19	0.8-1.2	247.5
GD100	100	5967	13.2	288000-432000	3	98-99.7	3×3	400	19	0.8-1.2	275.1
GD110	110	6566	12	316800-475200	3	98-99.7	3×3	400	23	0.8-1.2	297.3
GD120	120	7113	13	345600-518400	3	98-99.7	3×3	400	23	0.8-1.2	321.3
GD150	150	8023	13	388000-623000	3	98-99.7	3×3	400	28	0.83-0.89	395.6
GD200	200	11050	13	450000-725000	3	98-99.7	3×3	400	28	0.9-1.05	526.4
