“供应PPC(M)系列防爆型气箱脉冲袋式除尘器”参数说明
| 是否有现货： |
是 |
认证： |
ISO9001 |
| 作用原理： |
机械力除尘设备 |
林格曼黑度： |
3级 |
| 处理方法： |
物理和化学 |
品牌： |
郑矿机器 |
| 加工定制： |
是 |
类型： |
袋式除尘器 |
| 除尘率： |
99.99% |
型号： |
PPC32-3(M) |
| 规格： |
PPC32-3(M) |
商标： |
郑矿机器 |
| 包装： |
标准包装 |
产量： |
1000 |
“供应PPC(M)系列防爆型气箱脉冲袋式除尘器”详细介绍

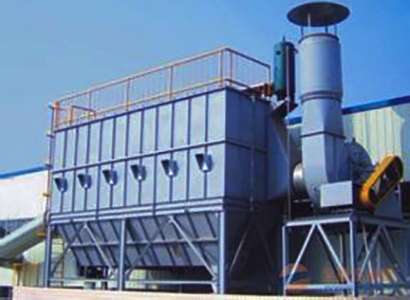

PPC(M)系列防爆型气箱脉冲袋式除尘器是我公司在PPC系列气箱脉冲袋式除尘器的基础上进行局部结构优化而成。该型产品不仅具有PPC系列除尘器的清灰能力强、效果好、使用寿命长等特点，还增加了防爆功能，尤其适宜煤磨等易燃、易爆粉尘的收集和治理。
[应用范围]：
煤磨等易燃、易爆粉尘的收集和治理
突出优势
1、不设喷吹管，脉冲阀装在箱体侧壁或顶盖，让清灰气流喷入上箱体并使其空间气体增压，进而将能量传递至滤袋以实现清灰； 2、换袋操作省去了拆、装喷吹管的工序，便于更换滤袋、操作方便； 3、整个除尘器使用的脉冲阀数量减少，脉冲阀的规格加大，从而减少脉冲阀维修工作量； 4、采用离线清灰技术进行分室反吹脉冲清灰，既避免了在线式清灰产生的粉尘二次飞扬“再吸附”现象，又不影响设备运行工况的正常连续运行，提高了清灰效果，延长了滤袋使用寿命； 5、适应高浓度除尘； 6、独特的防爆结构设计，可彻底解决由粉尘爆炸所带来的安全隐患。
工作原理
含尘气体从除尘器进风口进入，经斜隔板转向至灰斗(PPC32(M)型从灰斗进入)，同时气流速度变慢，在惯性力和重力作用下，气体中粗颗粒粉尘落入灰斗，细小尘粒随气流折向而上进入过滤室，粉尘附着于滤袋的外表面，净化后的气体透过滤袋进入上部清洁室，各清洁室汇集后，经出风口，通过收尘系统的主风机排入大气；清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过状态(分室停风清灰)，然后开启脉冲阀，用压缩空气进行脉冲喷吹清灰；切断阀关闭时间足以保证喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面，使滤袋清灰彻底；其中，PLC对排气阀、脉冲阀及卸灰阀等进行全自动控制。
结构组成
PPC(M)系列防爆型气箱脉冲袋式除尘器的主要结构由上箱体、中箱体、灰斗、防爆装置、空气喷吹系统、清灰控制系统、卸灰机构等组成，主要结构特点是： 1、上箱体内分成若干个室，每个室设有一个提升阀，以实现离线清灰； 2、中箱体分成若干个室，避免了在清灰时各室之间的互相干扰，同时形成一定的沉降空间； 3、整机采用气密性设计，整体密封性好，漏风率低； 4、过滤室外壁采用压制成型板焊接而成，具有高的强度和刚度。
“供应PPC(M)系列防爆型气箱脉冲袋式除尘器”其他说明
型? 号?????
技 术 参 数 |
PPC32-3(M) |
PPC32-4(M) |
PPC32-5(M) |
PPC32-6(M) |
PPC64-4(M) |
PPC64-5(M) |
PPC64-6(M) |
PPC64-7(M) |
PPC64-8(M) |
| 处理风量（m?/h） |
6900 |
8900 |
11160 |
13390 |
17800 |
22300 |
26700 |
31200 |
35700 |
| 过滤风速（m/min） |
1.2-2.0（根据不同的扬尘点选取不同的净化过滤风速） |
| 总过滤面积（㎡） |
93 |
124 |
155 |
186 |
248 |
310 |
372 |
434 |
496 |
| 净过滤面积（㎡） |
62 |
93 |
124 |
155 |
186 |
248 |
310 |
372 |
434 |
| 收尘器室数（个） |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
| 滤袋总数（条） |
96 |
128 |
160 |
192 |
256 |
320 |
384 |
448 |
512 |
| 收尘器阻力（Pa） |
|
| 收尘器承受负压（Pa） |
5000 |
| 进口气体含尘浓度（g/m?） |
＜200 |
＜1000 |
| 出口气体含尘浓度（g/m?） |
＜0.1 |
清灰压
缩空气 |
压力（Pa） |
（5-7）×105 |
| 耗气量（m?/min） |
0.27 |
0.37 |
0.46 |
0.55 |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 |
| 脉冲阀 |
数量（个） |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
| 规格（英寸） |
1-1/2″ |
2-1/2″ |
提升阀
（带气缸） |
数量（个） |
3 |
4 |
5 |
6 |
4 |
5 |
6 |
7 |
8 |
| 规格（mm） |
提升阀板直径Φ460，汽缸直径Φ63 |
提升阀板直径Φ595，汽缸直径Φ100 |
| 星型卸料装置YJD-16 |
下料口300×300，高度400mm，转速41r/min，减速电机功率1.5Kw，产量39.4m?/h |
| 螺旋输送机 |
规格 |
无 |
直径Φ300，产量30m?/h（填充率Φ=0.7） |
| 减速机 |
无 |
型号XWD2.2-5-1/59，功率2.2Kw |
| 滤袋规格和材料 |
直径×长度Φ130×2450，涤纶针刺毡毛重450g/㎡，使用温度120℃ |
| 保温层面积（㎡） |
26.5 |
34 |
41 |
48.5 |
70 |
94 |
118 |
124 |
166 |
| 设备总重（约值）（Kg） |
2910 |
4120 |
5360 |
6560 |
8390 |
10080 |
11800 |
13490 |
15180 |
?
PPC96(M)系列防爆型气箱脉冲袋式除尘器
型? 号
技 术 参 数 |
PPC96-4 (M) |
PPC96-5(M) |
PPC96-6(M) |
PPC96-7(M) |
PPC96-8(M) |
PPC96-9 (M) |
PPC96-
2×5(M) |
PPC96-
2×6(M) |
PPC96-
2×7(M) |
PPC96-
2×8(M) |
PPC96-
2×9(M) |
PPC96-
2×10(M) |
| 处理风量（m?/h） |
26800 |
33400 |
40100 |
46800 |
53510 |
60100 |
66900 |
80700 |
94100 |
|
|
|
| 过滤风速（m/min） |
1.2-2.0（根据不同的扬尘点选取不同的净化过滤风速） |
| 总过滤面积（㎡） |
372 |
465 |
557 |
650 |
744 |
836 |
929 |
1121 |
1308 |
1494 |
1681 |
1868 |
| 净过滤面积（㎡） |
279 |
372 |
|
