认证：	ISO9001	品牌：	郑矿机器
排矿方式：	格子型	应用领域：	水泥球磨机
结构形式：	卧式	球磨机长度：	中长磨机
磨矿方式：	干式	适用物料：	水泥、电力、冶金、化工等工况企业粉磨各种
简体转速：	16.8-30.3	装球量：	5-118t
产量：	1.7-73t	电机功率：	55-1250
重量：	13.1-153.7t	型号：	φ1.2-3.5×4.5-10m
规格：	φ1.2-3.5×4.5-10m	商标：	郑矿机器
包装：	标准包装	产量：	100

[产品介绍]：<o:p>

管磨机是重要的细磨设备，具有高效、节能、环保、生产能力大等特点，是水泥工业生产中的核心设备，也适用于电力、冶金、化工等工况企业粉磨各种矿石及其它可磨性物料。

[应用范围]：<o:p>

水泥、电力、冶金、化工等工况企业粉磨各种矿石及其它可磨性物料。

突出优势??????????? <o:p>

1、对物料物理性质（如：粒度、水分、硬度等）波动的适应性强； 2、衬板为优质耐磨材料铸造而成，耐磨损，使用寿命长； 3、生产能力大、粉碎比大，可适应不同状况作业； 4、产品细度细且粒度均匀，颗粒级配易于调节，产品合格率高； 5、密封性良好，粉尘污染小。 6、磨粉效率高，能耗低； 7、单位产品金属消耗量少； 8、结构紧凑、运行稳定，操作与维护简便。

工作原理<o:p>

管磨机是用钢板卷制的筒体，两端安装有支撑装置；筒体内壁安装有衬板，内部装有不同规格的研磨体；当管磨机由传动装置带动运转时，研磨体在惯性离心力和摩擦力的作用下，贴附在衬板上与研磨体一起回转，当其被带到一定高度后，因重力作用而被抛落，物料连续通过筒体，从而受到研磨体不断地冲击、挤压和研磨，最后粉磨成为合格品。

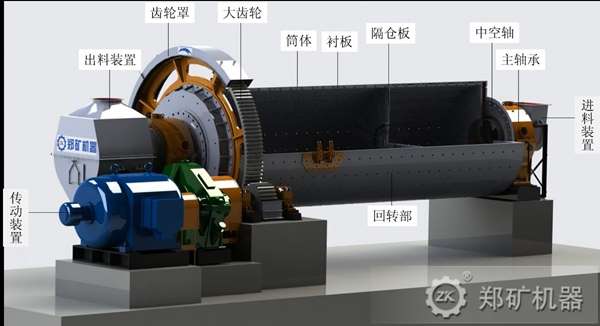

结构组成<o:p>

管磨机由进料装置、出料装置、磨机筒体、动装置（减速机，小传动齿轮，电机，电控）等主要部分组成。 1、进料装置由进料溜子和进料螺旋筒组成，进料溜子内装有衬板，延长了进料装置的使用寿命； 2、端盖和中空轴分成两部分组合在一起，端盖为优质碳钢切削加工而成，中空轴铸造成型，可保证其安全可靠工作； 3、进料端中空轴轴颈设有预留间隙，可以减小筒体由温差的伸缩和安装造成的误差，保证齿轮的正确啮合； 4、管磨机内衬板进行组合设计，针对磨内不同阶段采用不同的衬板结构，大大提高了粉磨效率； 5、主轴承采用滑动轴承，滑动轴承具有较好的强度、塑性、聚合性、减摩性、耐磨性、润滑性和传热性，而且更换简单、方便，能够满足中空轴良好润滑要求，适用管磨机低速、重载、粉尘多的工作环境。<o:p>

规格（m）	产量（t/h）	转速（r/min）	研磨体（t）	电机		减速机		重量（t）
				型号	功率（kW）	型号	速比
φ1.2×4.5	1.7	30.3	5	YR250M-6	55	ZD30-8	4.481	13.1
φ1.5×5.7	4.5	26.34	11	JR127-8	130	ZD40-7	4	25
φ1.83×7	11	24.5	20	JR138-8	245	ZD60-8	4.5	37.2
φ2.2×7.5	16～22	21.4	32	JR158-8	380	ZD70-9	5	53.6
φ2.4×13	35～38	19.4	69	YR800-8	800	JDX800/MBY800	6.33	78
φ2.6×13	50～55	19.5	83	YR1000-8/1180	1000	JDX800/MBY800	4.5	?
φ2.8×10	40～48	19.7	70	YR800-8/1180	800	D110A	37.5	?
φ3.0×12	55～58	18	100	YR1250-8/1430	1250	JS110-A	41.1	?
φ3.2×10	55	17.6	98	YR1000-8/1180	1000	JS110	41.5	?
φ3.5×10	73	16.8	118	YR1250-8	1250	JS110-A	?	153.7（不含电机）
