认证：	ISO9001	品牌：	郑矿机器
排矿方式：	周边排料	应用领域：	磨料、建材、耐材、化工等行业
结构形式：	卧式	球磨机长度：	短磨机
磨矿方式：	干式	适用物料：	各种可磨物料
简体转速：	不限	装球量：	不限
给料粒度：	不限	出料粒度：	不限
产量：	不限	电机功率：	不限
重量：	不限	型号：	不限
规格：	不限	商标：	郑矿机器
包装：	标准包装	产量：	100

带筛磨为中心传动、圆周卸料式磨机，由于其内部构造的特殊性，在对物料进行破碎、研磨的同时，还具有分级作用，具有高效、节能、环保等特点，可应用于磨料、建材、耐材、化工等行业。

[应用范围]：

磨料、建材、耐材、化工等行业

[适用物料]：

各种可磨物料

突出优势

1、衬板为优质耐磨材料铸造而成，耐磨损，使用寿命长； 2、设备具有结构简单、粉磨效率高，能避免物料过粉磨和粉磨不足的现象； 3、产品细度细且粒度均匀、颗粒级配易于调节、产品合格率高； 4、能耗相对较低，运行成本低。5、负压操作，粉尘污染小； 6、粉磨和筛分集中于一体，可同时完成； 7、出料粒度均匀。

工作原理

带筛磨自带筛网形成封闭的粉磨—筛分循环系统，当磨机转动时，钢球在摩擦力的作用下，被呈阶梯排布的衬板带动着连续进行抛射运动，物料由于受到运动着的钢球的冲击和研磨而被高度粉碎，被粉碎的物料经带孔筛板排出，进入筛网分区，达到合格粒径的物料经筛网卸下，筛上物料经导料板重新返回磨机研磨，使之能更好的控制产品粒度。

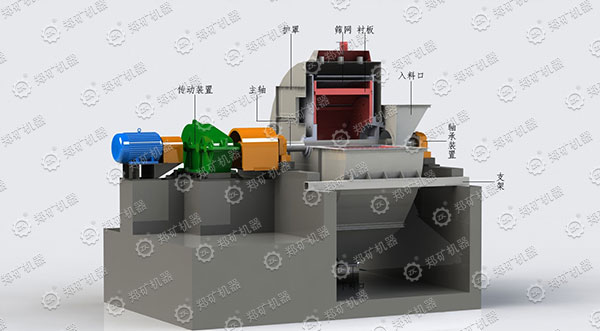

带筛磨由主机、护罩、进料口和传动装置、支架等部分组成。主机由主轴、轴承磨、端衬磨和成阶梯分布的衬板筛网所组成。1、 筒体径向钢板和衬板的曲率半径小于筒体的半径，使径向钢板和衬板可以安装成阶梯衬板； 2、 护罩由钢板和型钢制作成封闭壳体，其上口连接收尘器，可防止粉尘污染，下口为出料口； 3、 传动装置由电动机、减速机和联轴器组成，传动部件少，检修便捷； 4、 两个轴瓦之间由传动轴的轴肩带油，借一分油器将带上来的润滑油分入各轴径内，实现自动润滑。

结构组成

带筛磨由主机、护罩、进料口和传动装置、支架等部分组成。主机由主轴、轴承磨、端衬磨和成阶梯分布的衬板筛网所组成。1、 筒体径向钢板和衬板的曲率半径小于筒体的半径，使径向钢板和衬板可以安装成阶梯衬板； 2、 护罩由钢板和型钢制作成封闭壳体，其上口连接收尘器，可防止粉尘污染，下口为出料口； 3、 传动装置由电动机、减速机和联轴器组成，传动部件少，检修便捷； 4、 两个轴瓦之间由传动轴的轴肩带油，借一分油器将带上来的润滑油分入各轴径内，实现自动润滑。
